Сетевой видеоретранслятор DigitalRing® IP VideoRepeater

DigitalRing VideoRepeaterВ настоящее время при построении систем безопасности и систем видеонаблюдения все чаще начинают использоваться сетевые IP камеры. Системы построенные с использованием сетевых камер обладают рядом неоспоримых преимуществ перед аналоговыми системами, одним из которых является легкость построения разветвленной системы, начитывающей сотни, тысячи, а то и десятки тысяч камер.

Камеры в таких системах могут находиться на значительном удалении как друг от друга, так и от мест, в которых ведется просмотр или запись видеоизображения с камер. В ряде случаев число пользователей таких систем может достигать сотен, а то и тысяч.

Типичным примером такого рода систем могут служить системы класса “Безопасный Город”, в которых одновременный доступ к камерам могут иметь как специальные службы города, так иногда и обычные жители.
Другим примером может служить камера (камеры), публично доступная для просмотра через сеть Интернет. Число пользователей, желающих одновременно смотреть видео с камеры, может оказаться значительным.

В то же время, возможности IP камер, как правило, ограничены, и лучшие модели сетевых камер не способны обслуживать более 25-30 одновременных подключений. У большинства камер при подключении уже 5 пользователей (у некоторых моделей уже свыше 1) резко падает частота смены кадров в выдаваемом видеопотоке, что делает просмотр видео некомфортным.

Пропускная способность линий связи, как правило, тоже накладывает свои ограничения. Особенно они становятся заметны при работе через сеть Интернет. Если канал до камеры имеет низкую пропускную способность, то при одновременном обращении к камере нескольких пользователей частота смены кадров в выдаваемом каждому пользователю видеопотоке будет невысокой. Возможна ситуация, когда часть пользователей вообще не сможет получить доступ к камере из-за недостаточной пропускной способности канала связи до камеры.

В случае сильно распределенной системы и при большом количестве пользователей, а тем более если в качестве каналов связи используется сеть Интернет на передний план выходят также вопросы безопасности и разграничения прав доступа к видеоинформации. Хотя сетевые камеры и позволяют разграничить права пользователей и осуществлять фильтрацию подключений по IP адресам, в ряде случаев эти меры защиты могут оказаться недостаточными или неэффективным. К тому же менять конфигурацию каждой камеры в системе из сотен камер при добавлении, например, нового пользователя утомительно.

Все эти проблемы позволяет решить сетевой видеоретранслятор DigitalRing® IPVideoRepeater.
Сетевой видеоретранслятор DigitalRing® IP VideoRepeater представляет собой функционально законченную специализированную программу, предназначенную для ретрансляции по IP-сети видеоизображения, получаемого от IP-камер неограниченному числу пользователей.

Данная программа является своего рода «шлюзом» доступа пользователей к IP-камере, существенно снижая нагрузку на саму камеру, сеть и уменьшая риск несанкционированных действий.

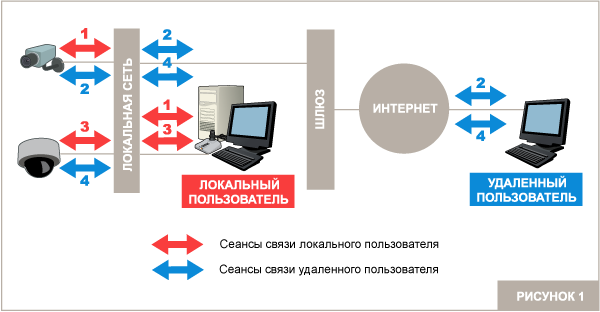

Традиционная схема построения распределенной сети видеонаблюдения с использованием сетевых камер:

Традиционная схема построения распределенной сети видеонаблюдения с использованием сетевых камер

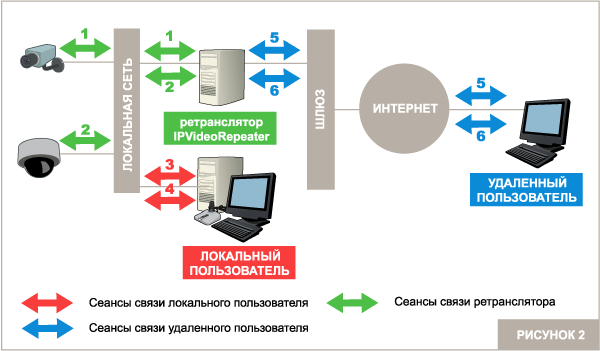

Cхемя построения распределенной сети видеонаблюдения с использованием сетевых камер и видеоретранслятора IPVideoRepeater:

Cхемя построения распределенной сети видеонаблюдения с использованием сетевых камер и видеоретранслятора IPVideoRepeater

В первом случае каждый пользователь устанавливает соединение с камерой самостоятельно и количество соединений, а следовательно нагрузка на камеру и сегмент сети камеры будет пропорционален количеству пользователей.

Во втором случае соединения с камерами устанавливает исключительно ретранслятор (к каждой камере по 1-му соединению). Пользователи устанавливают соединения исключительно с ретранслятором. Нагрузка на камеры и сегмент сети камер минимальна.


Области применения видеоретранслятора IPVideoRepeater

  1. Сильно распределенные системы видеонаблюдения, где камеры могут находиться на большом удалении от наблюдателя(ей) и(или) связаны низкоскоростными каналами связи. Стыковка быстрых и медленных каналов связи.
  2. Необходимость просмотра видеоизображения с камеры одновременно большим количеством пользователей, превышающим количество одновременных подключений для данной модели камеры.
  3. Необходимость предоставить защищенный доступ к камере, находящейся внутри локальной сети, пользователям сети Интернет.

 Функциональные возможности IPVideoRepeater

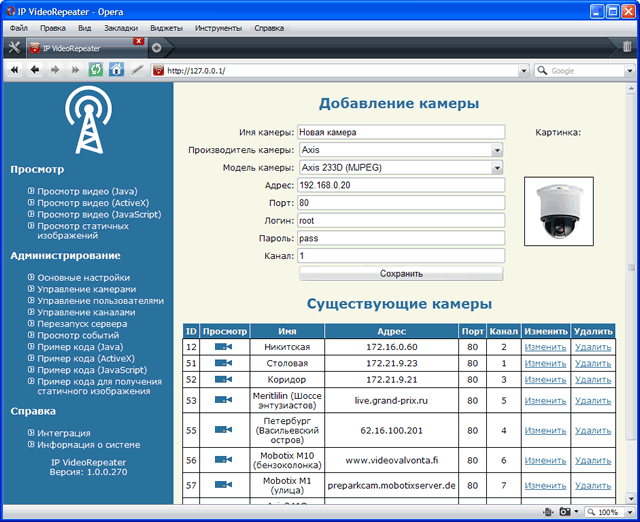

Диалог добавления сетевой камеры

  1. Гибкое формирование базы данных камер, изображение с которых ретранслируется. Допускается добавление/удаление/редактирование базы данных камер.
  2. Гибкое формирование базы данных пользователей. Допускается добавление/удаление/редактирование идентификаторов пользователей и их прав. Права каждого пользователя настраиваются индивидуально. Вход в программу осуществляется с помощью логина и пароля.
  3. Реализована функция дистанционного PTZ-управления IP-камерой, если таковая возможность у камеры имеется. Доступ к функциям управления камерой осуществляется по иерархическому принципу. Дифференциация пользователей производится на основе значения приоритета пользователя.

 Особенности реализации

  1. Программа поддерживает сотни моделей IP-камер и IP-видеосерверов десятков производителей. Список поддерживаемых камер постоянно расширяется. Программа может ретранслировать видеоизображение не только с сетевых камер и видеосерверов, но при необходимости и изображение, транслируемое в сеть другими программами по протоколу HTTP в формате MotionJPEG или JPEG.
  2. Работа с программой-ретранслятором производится через WEB интерфейс, без установки на компьютер пользователя какого-либо дополнительного ПО. С программой можно работать через любые стандартные WEB-браузеры, например, MS Explorer, Opera, FireFox, Safari, Google Chrome и другие.
  3. Программа работает под управлением ОС Windows 2000/XP/2003/Vista и может запускаться как служба (сервис) Windows.
  4. Ретрансляция видеопотока от камеры к пользователю осуществляется в формате HTTP MJPEG или HTTP SnapshotJPEG. Данный формат обеспечивает покадровую передачу видеоизображения.
  5. Программа позволяет подключаться к неограниченному количеству камер (ограничения накладываются лишь используемым оборудованием и пропускной способностью сети).
  6. Программа позволяет подключаться одновременно неограниченному количеству пользователей (ограничения накладываются лишь используемым оборудованием и пропускной способностью сети).
  7. Программа ведет автоматическую электронную регистрацию операций доступа к камерам с фиксацией даты, времени, IP-адреса и характера действий.

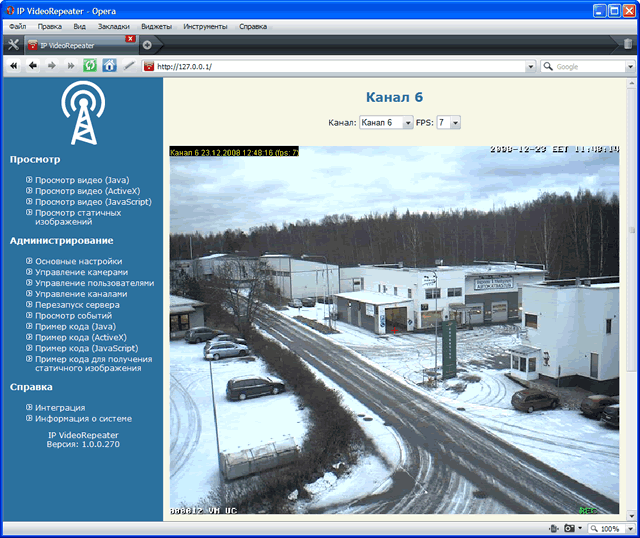

Просмотр видео

Преимущества использования видеоретранслятора IPVideoRepeater

  1. Позволяет скрыть от конечного пользователя реальные адреса, параметры подключения и типы используемых камер.
  2. Позволяет разделить сеть с камерами и сеть, в которой находятся пользователи, на две совершенно не связанные между собой сети (например, камеры могут находиться во внутренней локальной сети, а пользователи, просматривающие камеры, могут это делать через сеть Интернет). При этом ретранслятор должен присутствовать одновременно в обеих сетях.
  3. Позволяет снизить нагрузку на камеру при просмотре изображения с большого количества рабочих мест. Фактически, в каждый момент времени существует лишь одно сетевое соединение между камерой и видеоретранслятором. Прямых соединений между конечными пользователями и камерой не производится.
  4. Позволяет снизить трафик и нагрузку на сеть на участке «камера – ретранслятор», что может быть актуально при доступе к камере через сеть Интернет или при низкоскоростных каналах связи до камеры.
  5. Снижения нагрузки на камеру и сеть, позволяет улучшить качество принимаемого видеопотока за счет установки меньшего коэффициента сжатия видео в настройках камеры и увеличения частоты смены кадров на местах.
  6. Позволяет ограничить частоту кадров в видеопотоке, выдаваемом клиенту даже в том случае, если камера не поддерживает такую возможность. Разным клиентам может выдавать видеопоток с различной частотой кадров.
  7. Позволяет снять ограничения камер по количеству одновременных подключений.
  8. Предоставляет единый программный и пользовательский интерфейс к различным моделям камер различных производителей.
  9. Для доступа к неограниченному количеству камер может использовать один легко запоминающийся адрес. Нет необходимости помнить адреса и параметры подключения для каждой камеры.
  10. Позволяет при необходимости легко заменить вышедшую из строя камеру на камеру другой модели без перенастройки программного обеспечения на местах. Для конечных пользователей такая замена пройдет абсолютно безболезненно и незаметно.
  11. Позволяет централизованно управлять доступом пользователей к камерам, без необходимости изменения настроек каждой камеры.
  12. Просмотр видео возможен на рабочем месте пользователя с любой операционной системой вне зависимости от того, поддерживается ли данная операционная система встроенным ПО камеры (Windows, Linux, MacOS) и без установки на компьютер пользователя дополнительного ПО.
  13. Возможность размещения видео на WEB-сайте без раскрытия реального местоположения камеры.
  14. Программа открывает широкие возможности по интеграции с другим программным обеспечением. Ретранслятор совместим со множеством программ для видеонаблюдения, работающих с IP камерами.
  15. Ведение централизованного электронного журнала доступа к камерам позволяет анализировать статистику посещений WEB-ресурса.
  16. Возможно каскадное включение ретрансляторов для более гибкого управления трафиком и загрузкой сети.
  17. При необходимости ретранслятор можно "замаскировать" под камеру конкретной модели, что позволит работать с ретранслятором стандартному ПО, поставляемому с данной моделью камеры или любому другому ПО, работающему с данной моделью камеры.

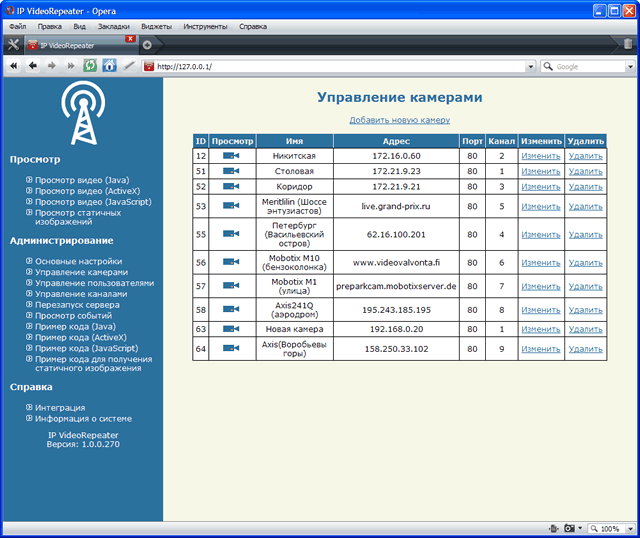

Диалог управления камерами
