DigitalRing® Monocle

DigitalRing Monocle. Простое программное решение для организации дистанционного видеонаблюдения с использованием сетевых камер. Описание программы.

DigitalRing Monocle

При построении систем видеонаблюдения на базе сетевых камер рано или поздно встает вопрос о предоставлении доступа к установленным на охраняемом объекте сетевым камерам некоторым пользователям не являющимся сотрудниками службы безопасности. Это может быть, например, руководство компании или любые другие сотрудники компании, которым по долгу службы требуется время от времени получать видеоизображение с камер, например, с целью контроля выполнения работ (типичные примеры – строительство, склад).

В простейшем случае данная задача может быть решена при помощи обыкновенного Web-браузера, который как правило уже имеется на каждом компьютере с установленной операционной системой Windows. Как известно, почти все современные модели сетевых камер обладают специальным Web-интерфейсом, посредством которого осуществляется управление камерой и просмотр видеоизображения с камеры в окне браузера. Но использование браузера в этом качестве неудобно по следующим причинам:

  • Пользователям требуется запоминать и вводить адреса камер в адресной строке браузера. Данное неудобство может быть устранено путем добавления адресов в закладки браузера.
  • При подключении к камерам требуется указывать пару логин/пароль. Данное неудобство тоже может быть устранено путем сохранения логина и пароля в настройках браузера, но с точки безопасности это не лучшее решение.
  • Web-интерфейсы различных моделей сетевых камер могут значительно отличаться, не иметь перевода на русский язык, что создает дополнительные трудности для просмотра изображения пользователем. Иногда для того чтобы добраться до странички с видео, пользователю надо совершить массу манипуляций, что очень неудобно.
  • В большинстве случаев просмотр изображения с камеры через Web-браузер требует установки на компьютер пользователя специального программного обеспечения (чаще всего это элемент управления ActiveX для Internet Explorer). Установка и запуск элементов управления ActiveX может быть запрещена политиками безопасности в конкретной организации и потребуются дополнительные усилия для обеспечения корректной работы элемента управления ActiveX. Кроме того, каждая модель камеры требует установки своего программного обеспечения, что создает дополнительные неудобства.
  • Средствами Web браузера крайне неудобно группировать ссылки на камеры (для этого требуется группировать закладки в настройках браузера).
  • Средствами браузера невозможен одновременный просмотр более чем одной камеры одновременно.
  • При просмотре изображения через браузер невозможно задать индивидуальные параметры просмотра для каждого пользователя для конкретной камеры, осуществлять кратковременную запись и воспроизведение записанного, сохранять отдельные кадры изображения и делать печать изображения на принтере.

Данный список можно продолжать довольно долго, но и без этого становится очевидно, что Web-браузер неудобен для просмотра изображения с сетевых камер, когда их количество достаточно велико.

Программное обеспечение DigitalRing Monocle лишено всех указанных выше недостатков.

Назначение программы Monocle

Программа DigitalRing Monocle позволяет с минимальными затратами как времени так и финансов оснастить компьютер пользователя средствами для быстрого и удобного просмотра видеоизображения с сетевых камер. Программа легко настраивается, поддерживает огромное число моделей IP камер различных производителей. Программа имеет небольшой размер и не требовательна к системным ресурсам.

Пользователь сам формирует список необходимых ему камер. Камеры могут быть сгруппированы произвольным образом, количество групп и подгрупп неограниченно. Выбор камеры для просмотра видео осуществляется всего одним кликом мыши.

Отличительные особенности программы Monocle

  • Нет ограничения на количество одновременно подключаемых сетевых камер и прочих сетевых устройств.
  • Поддержка сотен моделей камер десятков производителей без установки на компьютер пользователя программного обеспечения специфичного для каждой конкретной модели камеры.
  • Легкость настройки и простота использования программы.
  • Гибкая настройка списка камер и параметров каждой камеры в отдельности.
  • Возможен одновременный просмотр нескольких сетевых камер.
  • Управление поворотными камерами и иными IP устройствами.
  • Есть возможность осуществления кратковременной видеозаписи.

Минимальные системные требования

Программа не предъявляет никаких особых требований к конфигурации компьютера. Ниже приведены минимальные системные требования.

  • Операционная система: Windows 2000 или более новая.
  • Процессор: Intel Celeron 1 ГГц.
  • Оперативная память: 256 Мб.
  • Дисковое пространство: 10 Мб.
  • 100 МБит сетевая плата.

Интерфейс программы Monocle

Интерфейс программы DigitalRing Monocle очень прост и напоминает программу Проводник Windows. В левой части окна находится дерево камер, групп и видов. Выбирая камеру из дерева, пользователь может либо начать просмотр видео с камеры, либо просмотреть ранее сделанные видеозаписи с данной камеры.

На следующем рисунке показано окно программы в режиме просмотра живого видео с камеры:

Окно программы DigitalRing Monocle

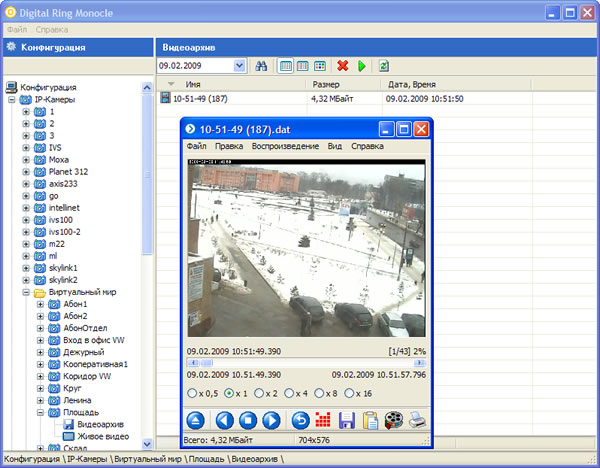

Просмотр сделанных программой DigitalRing Monocle видеозаписей:

Окно программы DigitalRing Monocle в режиме просмотра записей

При работе с программой DigitalRing Monocle пользователю доступны следующие возможности:

  • Добавление / удаление / изменение камер в списке камер.
  • Группировка камер в группы, подгруппы и т.д.
  • Тонкая настройка параметров просмотра для каждой камеры.
  • Просмотр видео с выбранной камеры в окне программы.
  • Управление положением камеры (PTZ).
  • Управление фокусным расстоянием объектива (ZOOM),
  • Управление режимами работы камеры (День/ночь),
  • Управление состоянием выходов камеры (при наличии подключенных к ним исполнительных устройств).
  • Управление фокусом и диафрагмой камеры.
  • Вызов заранее предустановленных позиций.
  • Стоп кадр. Печать кадра на принтере, сохранение кадра в файл.
  • Кратковременная видеозапись, просмотр записанных видеороликов.
  • Одновременный просмотр нескольких камер.

Варианты установки программы DigitalRing Monocle

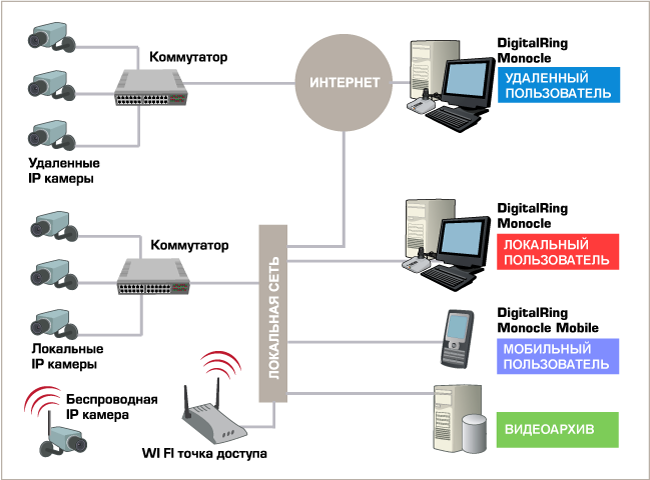

Программное обеспечение DigitalRing Monocle может быть использовано как в простых системах видеонаблюдения, состоящих из небольшого количества камер, так и в сложных распределенных системах, насчитывающих десятки и сотни как локальных так и удаленных камер. Ниже на рисунке приводится примеры возможных конфигурации системы видеонаблюдения на базе сетевых камер с использованием DigitalRing Monocle:

Схема применения программы DigitalRing Monocle

 Сводная таблица характеристик программы Monocle

Сетевые камеры
Модели сетевых камер, поддерживаемых программой DigitalRing Monocle Более 300 (список постоянно пополняется). С подробным списком поддерживаемого оборудования можно ознакомиться на Web-сайте программы.
Количество одновременно подключаемых
сетевых камер (количество каналов)
Не ограничено
(ограничения могут накладываться производительностью компьютера)
Необходимость доплаты за новые подключаемые устройства Не требуется
Видео
Форматы сжатия MotionJpeg
  SnapshotJpeg
Поддерживаемые разрешения Любые
Частота кадров при воспроизведении на канал До 30 кадров/секунду на канал
Общая производительность при воспроизведении До 500 кадров/сек (зависит от конфигурации ПК)
Аудио
Поддержка аудио нет
Просмотр видео
Просмотр изображения с камеры в режиме реального времени Гибкая настройка параметров просмотра изображения с камер в режиме реального времени. Поддержка до 8 мониторов. Просмотр видео на полный экран, переключение между камерами в полноэкранном режиме.
Поддержка PTZ (панорамирование, наклон, увеличение) Управление PTZ- и купольными камерами с помощью мыши, клавиатуры или джойстика. Управление фокусом, диафрагмой и режимами день/ночь камер.
Предустановленные позиции для PTZ камер. До 10 предустановленных позиций для каждой камеры. Вызов предустановленных позиций с помощью мыши или клавиатуры.
Одновременный просмотр групп камер Да
Запись видео
Формат сжатия MotionJpeg
Поддерживаемое разрешение любое
Частота кадров при записи До 30 кадров/сек. Настраивается.
Формат файла Собственный формат программы
Просмотр видеозаписей
Программа для просмотра видеозаписей Входит в комплект поставки
Ускоренный / замедленный просмотр Да / Да
Покадровый просмотр Да
Распечатка выбранного кадра на принтере Да
Сохранение выбранного кадра в файла Да
Экспорт видеозаписей в другие форматы Да
Сигналы и события
Управление входами и выходами камеры.   Улучшенное управление цифровыми входами и выходами камер
Сигнал при потере связи с камерой. Визуальная индикация, звуковая сигнализация при потере связи с камерой..
Безопасность
Защита входа в программу паролем Да
Система
Минимальные требования к операционной системе Windows 2000 или более новая операционная система (рекомендуется Windows XP)
Минимальные требования к компьютеру Процессор: Intel Celeron 1 ГГц.
(рекомендуется Intel P4) Оперативная память: 256 Мб.
(рекомендуется 512 Мб) Дисковое пространство: 10 Мб. 100 МБит сетевая плата. Разрешение экрана: 1024*768 точек. (рекомендуется 1280*1024)
Общие характеристики
Язык интерфейса программы Русский
Защита программы от несанкционированного использования. USB ключ аппаратной защиты
Комплект поставки Компакт диск с программой Monocle, руководство пользователя, ключ защиты программы, лицензионное соглашение.
